技術領域：

本實用新型是涉及裝置中熱交換介質不直接接觸的一種雙壁板式熱交換裝置。

在需絕對防止兩種介質混合的熱交換場合，多采用雙壁板換熱器。它主要由雙壁板換熱板、板間的密封墊和框架幾大部分組裝構成。目前雙壁板換熱器中雙壁板換熱板的兩個板片角孔的孔徑大小一致，為了防止流體從雙壁板流道的板片孔口間漏出，需將兩板片的孔口焊接在一起、形成密封圈，即以焊接實現板片孔口間的密封，角孔處的密封墊圈只用于換熱板之間的密封。雙壁板式換熱器適用于衛生要求較高或工業生產安全可靠性高的應用場合。由于兩張板片焊接形成一張板片，勢必降低了板片的傳熱系數，但在隔絕物料混合上具有更高的安全性。

為了滿足不同客戶不同工況的要求，青島瑞普特經過長期調研與開發，目前可提供多種板型的雙壁板式換熱器，在滿足客戶不同需求的同時，做到了產品質量穩定，性能突出，使用壽命長。

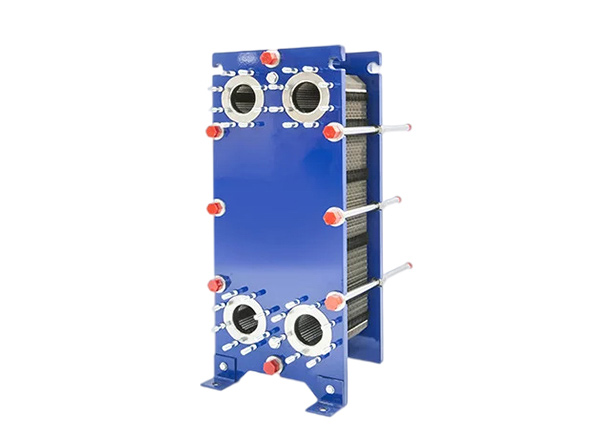

青島瑞普特雙壁板式換熱器，避免了兩種物料在使用過程中的混合，介質泄露時能夠直觀監測到，設備運行無需壓力調節。板片可采用304、316L、Ti、Ni、C276等，滿足不同介質不同工況。青島瑞普特雙壁板式換熱器目前已經能夠量產，產品質量可靠穩定，尤其是安全系數高，在衛生級用水、凈化水和注射藥劑用水等安全要求苛刻的地方，有著廣泛的應用。

結構與原理

1、采用兩塊單板一次沖壓成型的雙板來取代單片板片。

2、兩板間的密封通過板片四孔部分的激光焊或平墊圈來實現。

3、以雙層板片代替單層板片，兩組雙層板片間用常規的墊片密封， 一旦出現泄漏，也能提供雙倍安全保護，流體將由兩板片間的流道流出到外部，很容易被發現并采取措施，從而避免熱交換過程中流體相互混合，導致污染或產生有害反應的情況發生。

4、瑞普特雙壁板式換熱器可以像普通的單板換熱器一樣被拆開，對其進行檢驗，清洗或維修。對于使用平墊片的雙壁板而言，板間的流道也可不斷被改進。

應用

 化工行業（二次側循環，安全系統，反應釜冷卻系統）

 醫藥行業（緩沖液槽，輸液或注射液等應用）

 油冷卻（壓縮機，液壓油，輪機冷卻等）

 超純水應用（如半導體行業）

 食品飲料行業（食用油，礦泉水，奶制品等）
