車間現場檢驗常用便攜式金相顯微鏡簡介

上海光學儀器一廠現場/便攜式金相顯微鏡有哪些特點

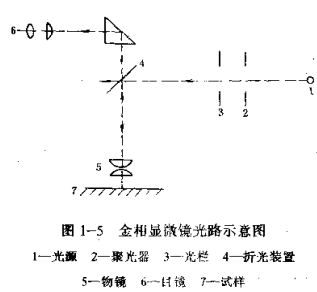

金相顯微鏡的光學系統由照明系統、物鏡、目鏡等三大部分組成。

圖中的光源、聚光器、光欄、折光裝置是照明系統的基本組成部分，

上海光學儀器儀器一廠的金相顯微鏡在照明系統中還裝有其他附件，

熱處理車間現場檢驗通常用不著配備其他附件的金相顯微鏡.
所以價格實惠比較實用照明光源類型較多，

熱處理現場檢驗用的金相顯微鏡使用≈6V白熾燈泡。

上海光學儀器儀器一廠

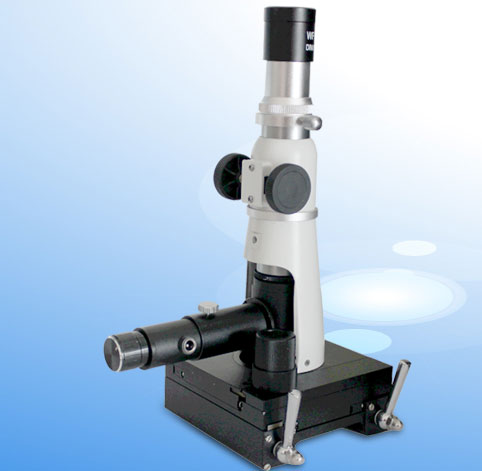

BX-500便攜式金相顯微鏡 點擊查看

物鏡是顯微鏡的主要部件，它由若干透鏡組成，
其中前端透鏡的作用是放大成象，后面的各棱鏡的

作用是消除球面象差和色差，根據校正程度，可分為消色差物鏡
和復消色差物鏡.目鏡分為普通型、校正型和投影型.

校正型目鏡應與復消色差物鏡配合使用，投影目鏡用于顯微鏡拍攝用，

熱處理車間現場檢驗用的便攜金相顯微鏡一般只配備消色差物鏡和普通目鏡

圖1表明
